Gemeinsame Energienutzung im österreichischen Stromnetz

Die gemeinsame Energienutzung nutzt die Leitungsanlage im Gebäude, das Verteil- oder Übertragungsnetz der Netzbetreiber. In dieser Grafik wird der Zusammenhang zwischen Netzebenen und Modellen dargestellt.

Infografik

Dateiformat: JPG

Download

Netzebene Grafik (JPG)

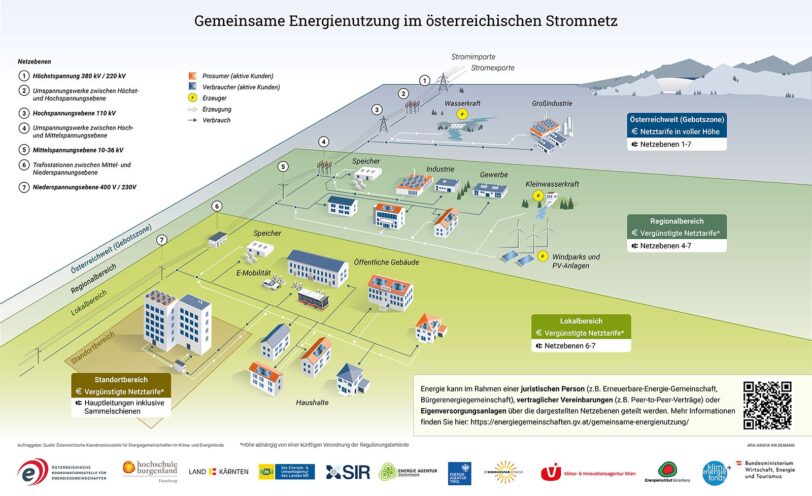

Die Fachgrafik „Gemeinsame Energienutzung im österreichischen Stromnetz“ zeigt schematisch, wie gemeinsame Energienutzung auf unterschiedlichen Netzebenen und in verschiedenen räumlichen Bereichen möglich ist. Dargestellt sind die sieben Netzebenen vom Höchstspannungsnetz mit 380 bzw. 220 kV bis zur Niederspannungsebene mit 400 bzw. 230 Volt. Die Grafik unterscheidet vier Bereiche der gemeinsamen Energienutzung: den Standortbereich, den Lokalbereich, den Regionalbereich und die österreichweite Gebotszone. Je nach Bereich werden unterschiedliche Teile des Stromnetzes genutzt und unterschiedliche Netztarife angewendet. Im Standortbereich erfolgt die gemeinsame Energienutzung über Hauptleitungen einschließlich Sammelschienen. Im Lokalbereich werden die Netzebenen 6 und 7 genutzt, im Regionalbereich die Netzebenen 4 bis 7. Bei österreichweiter gemeinsamer Energienutzung innerhalb der Gebotszone können die Netzebenen 1 bis 7 genutzt werden; hier fallen die Netztarife in voller Höhe an. Für Standort-, Lokal- und Regionalbereich sind vergünstigte Netztarife vorgesehen, deren konkrete Höhe von einer zukünftigen Verordnung der Regulierungsbehörde abhängt. Entlang dieser Netzebenen sind verschiedene Erzeuger, Verbraucher und Prosumer dargestellt. Dazu gehören Haushalte, Mehrparteienhäuser, öffentliche Gebäude, Gewerbe- und Industriebetriebe sowie Großindustrie. Als Erzeugungsanlagen sind unter anderem Photovoltaikanlagen, Windparks, Kleinwasserkraftwerke und Wasserkraftwerke eingezeichnet. Zusätzlich werden Stromspeicher und E-Mobilität dargestellt. Pfeile zeigen, wie Strom zwischen Erzeugungs- und Verbrauchsanlagen fließen kann. Eine Legende unterscheidet Prosumer beziehungsweise aktive Kunden, Verbraucher beziehungsweise aktive Kunden und Erzeuger. Zusätzlich zeigen unterschiedlich gerichtete Pfeile Erzeugung und Verbrauch. Im oberen Bereich der Grafik sind auch Stromimporte und Stromexporte über das Höchstspannungsnetz dargestellt. Die gemeinsame Energienutzung kann laut Grafik innerhalb einer juristischen Person, etwa einer Erneuerbare-Energie-Gemeinschaft oder Bürgerenergiegemeinschaft, auf Basis vertraglicher Vereinbarungen wie Peer-to-Peer-Verträgen oder im Rahmen der Eigenversorgung über die dargestellten Netzebenen erfolgen. Am unteren Rand befinden sich ein QR-Code mit weiterführenden Informationen sowie die Logos der Österreichischen Koordinationsstelle für Energiegemeinschaften, die Energieberatungsstellen aller Bundesländer, Klima- und Energiefonds sowie Bundesministerium für Wirtschaft, Energie und Tourismus.
